OSPF多区域实验

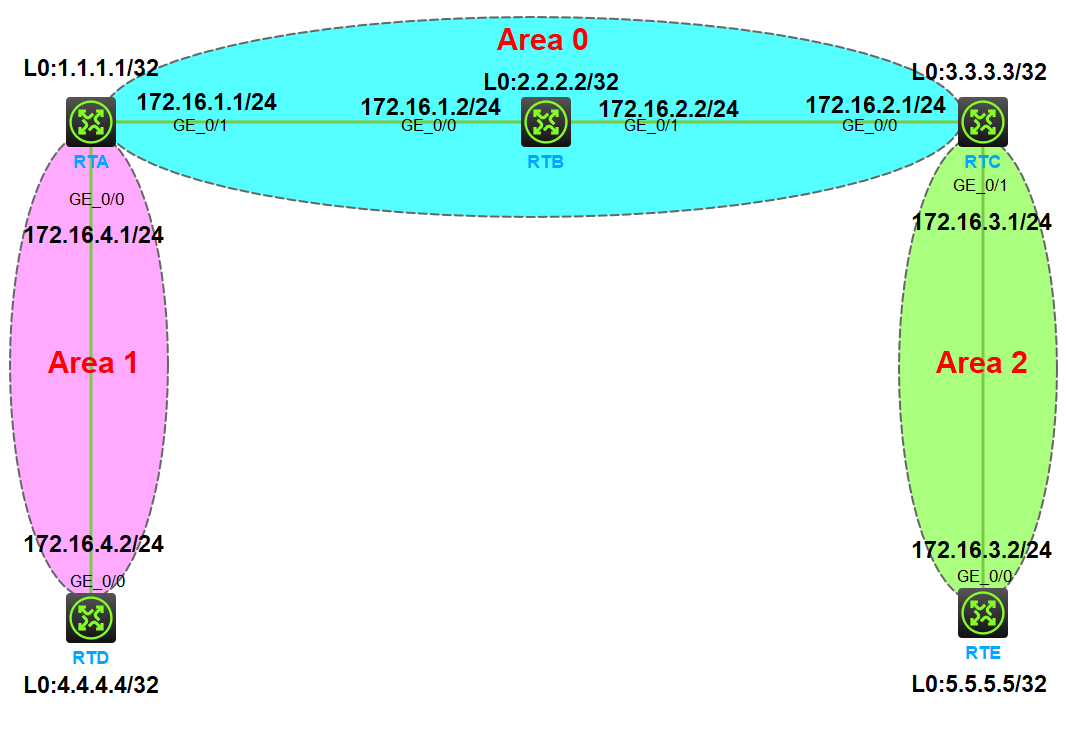

实验拓扑

image-20231220122644552


实验需求

  1. 按照图示搭建拓扑,并且配置IP地址

  2. 使用环回口作为路由器的Router-ID

  3. 将地址宣告到各个区域中,其中RTA和RTC的环回口宣告到骨干区域

  4. 测试效果:用RTDpingRTE,检查他们的互通性,并在各台路由器上查看路由表以及邻居表

实验解析

1、配置IP地址

步骤1:在RTA上配置IP地址以及环回口地址

[RTA]interface g0/0
[RTA-GigabitEthernet0/0]ip address  172.16.4.1 24
[RTA-GigabitEthernet0/0]interface g0/1
[RTA-GigabitEthernet0/1]ip address  172.16.1.1 24
[RTA-GigabitEthernet0/1]interface loopback 0
[RTA-LoopBack0]ip address 1.1.1.1 32

步骤2:在RTB上配置IP地址以及环回口地址

[RTB]interface g0/0
[RTB-GigabitEthernet0/0]ip address 172.16.1.2 24
[RTB-GigabitEthernet0/0]interface g0/1
[RTB-GigabitEthernet0/1]ip address 172.16.2.2 24
[RTB-GigabitEthernet0/1]interface loopback 0
[RTB-LoopBack0]ip address 2.2.2.2 32

步骤3:在RTC上配置IP地址以及环回口地址

[RTC]interface g0/0
[RTC-GigabitEthernet0/0]ip address 172.16.2.1 24
[RTC-GigabitEthernet0/0]interface g0/1
[RTC-GigabitEthernet0/1]ip address 172.16.3.1 24
[RTC-GigabitEthernet0/1]interface loopback 0
[RTC-LoopBack0]ip address 3.3.3.3 32

步骤4:在RTD上配置IP地址以及环回口地址

[RTD]interface g0/0
[RTD-GigabitEthernet0/0]ip address 172.16.4.2 24
[RTD-GigabitEthernet0/0]interface loopback 0
[RTD-LoopBack0]ip address 4.4.4.4 32

步骤5:在RTE上配置IP地址以及环回口地址

[RTE]interface g0/0
[RTE-GigabitEthernet0/0]ip address 172.16.3.2 24
[RTE-GigabitEthernet0/0]interface loopback 0
[RTE-LoopBack0]ip address 5.5.5.5 32

2、使用环回口地址作为路由器的Router-ID

步骤1:RTA上使用环回口地址作为Router-ID

[RTA]ospf router-id 1.1.1.1

步骤2:RTB上使用环回口地址作为Router-ID

[RTB]ospf router-id 2.2.2.2

步骤3:RTC上使用环回口地址作为Router-ID

[RTC]ospf router-id 3.3.3.3

步骤4:RTD上使用环回口地址作为Router-ID

[RTD]ospf router-id 4.4.4.4

步骤5:RTE上使用环回口地址作为Router-ID

[RTE]ospf router-id 5.5.5.5

3、将地址宣告到各个区域中,其中RTA和RTC的环回口地址宣告到骨干区域

步骤1:将RTA上的接口地址分别宣告到Area1和Area0中,环回口地址宣告到Area0中

[RTA-ospf-1]area 0
[RTA-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[RTA-ospf-1-area-0.0.0.0]network 172.16.1.1 0.0.0.255
[RTA-ospf-1-area-0.0.0.0]area 1
[RTA-ospf-1-area-0.0.0.1]network 172.16.4.1 0.0.0.255

步骤2:将RTB上的接口地址以及环回口地址宣告到Area0中

[RTB-ospf-1]area 0
[RTB-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[RTB-ospf-1-area-0.0.0.0]network 172.16.1.2 0.0.0.255
[RTB-ospf-1-area-0.0.0.0]network 172.16.2.2 0.0.0.255

步骤3:将RTC上的接口地址分别宣告到Area2和Area0中,环回口地址宣告到Area0中

[RTC]ospf router-id 3.3.3.3
[RTC-ospf-1]area 0
[RTC-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[RTC-ospf-1-area-0.0.0.0]network 172.16.2.1 0.0.0.255
[RTC-ospf-1-area-0.0.0.0]area 2
[RTC-ospf-1-area-0.0.0.2]network 172.16.3.1 0.0.0.255

步骤4:将RTD上的接口地址以及环回口地址宣告到Area1中

[RTD]ospf router-id 4.4.4.4
[RTD-ospf-1]area 1
[RTD-ospf-1-area-0.0.0.1]network 4.4.4.4 0.0.0.0
[RTD-ospf-1-area-0.0.0.1]network 172.16.4.2 0.0.0.255

步骤5:将RTE上的接口地址以及环回口地址宣告到Area2中

[RTE]ospf router-id 5.5.5.5
[RTE-ospf-1]area 2
[RTE-ospf-1-area-0.0.0.2]network 5.5.5.5 0.0.0.0
[RTE-ospf-1-area-0.0.0.2]network 172.16.3.2 0.0.0.255

测试效果:用RTDpingRTE,检查他们的互通性,并在各台路由器上查看路由表以及邻居表

[RTD]ping 172.16.3.2
Ping 172.16.3.2 (172.16.3.2): 56 data bytes, press CTRL+C to break
56 bytes from 172.16.3.2: icmp_seq=0 ttl=254 time=1.261 ms
56 bytes from 172.16.3.2: icmp_seq=1 ttl=254 time=0.823 ms
56 bytes from 172.16.3.2: icmp_seq=2 ttl=254 time=0.779 ms
56 bytes from 172.16.3.2: icmp_seq=3 ttl=254 time=0.774 ms
56 bytes from 172.16.3.2: icmp_seq=4 ttl=254 time=0.750 ms

[RTD]ping 5.5.5.5
Ping 5.5.5.5 (5.5.5.5): 56 data bytes, press CTRL+C to break
56 bytes from 5.5.5.5: icmp_seq=0 ttl=254 time=0.720 ms
56 bytes from 5.5.5.5: icmp_seq=1 ttl=254 time=1.045 ms
56 bytes from 5.5.5.5: icmp_seq=2 ttl=254 time=1.136 ms
56 bytes from 5.5.5.5: icmp_seq=3 ttl=254 time=1.097 ms
56 bytes from 5.5.5.5: icmp_seq=4 ttl=254 time=0.787 ms

在RTA上查看邻居表(其余几台同理)

[RTA]dis ospf peer

         OSPF Process 1 with Router ID 1.1.1.1
               Neighbor Brief Information

 Area: 0.0.0.0
 Router ID       Address         Pri Dead-Time  State             Interface
 2.2.2.2         172.16.1.2      1   38         Full/BDR          GE0/0

 Area: 0.0.0.1
 Router ID       Address         Pri Dead-Time  State             Interface
 4.4.4.4         172.16.4.2      1   31         Full/BDR          GE0/1

在RTA上查看路由表(其余几台同理)

[RTA]dis ip routing-table

Destinations : 20       Routes : 20

Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/32         Direct  0   0           127.0.0.1       InLoop0
1.1.1.1/32         Direct  0   0           127.0.0.1       InLoop0
2.2.2.2/32         O_INTRA 10  1           172.16.1.2      GE0/0
3.3.3.3/32         O_INTRA 10  2           172.16.1.2      GE0/0
4.4.4.4/32         O_INTRA 10  1           172.16.4.2      GE0/1
5.5.5.5/32         O_INTER 10  3           172.16.1.2      GE0/0
127.0.0.0/8        Direct  0   0           127.0.0.1       InLoop0
127.0.0.1/32       Direct  0   0           127.0.0.1       InLoop0
127.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
172.16.1.0/24      Direct  0   0           172.16.1.1      GE0/0
172.16.1.1/32      Direct  0   0           127.0.0.1       InLoop0
172.16.1.255/32    Direct  0   0           172.16.1.1      GE0/0
172.16.2.0/24      O_INTRA 10  2           172.16.1.2      GE0/0
172.16.3.0/24      O_INTER 10  3           172.16.1.2      GE0/0
172.16.4.0/24      Direct  0   0           172.16.4.1      GE0/1
172.16.4.1/32      Direct  0   0           127.0.0.1       InLoop0
172.16.4.255/32    Direct  0   0           172.16.4.1      GE0/1
224.0.0.0/4        Direct  0   0           0.0.0.0         NULL0
224.0.0.0/24       Direct  0   0           0.0.0.0         NULL0
255.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
